레귤레이터 - DSR 3-IMR, DSR 3-OPCO

HOME > 제품소개 > 레귤레이터 > DSR 3-IMR, DSR 3-OPCO
시리즈(제품 종류)
  • DSR 3-IMR, DSR 3-OPCO
견적문의 웹카달로그 보기 A/S신청
제품특징
  • DSR-3 Series Regulator는 소규모 저압 가스 공급망 및 단독세대 등에 가스를 안정적으로 공급, 사용할 수 있도록 설계된 HOUSE REGULATOR입니다.
  • 사용처 및 용도에 따라 OPCO와 IMR 등이 내장되어 있으며 또한 ORIFICE를 교체할 수 있으므로 선택의 폭이 다양합니다.

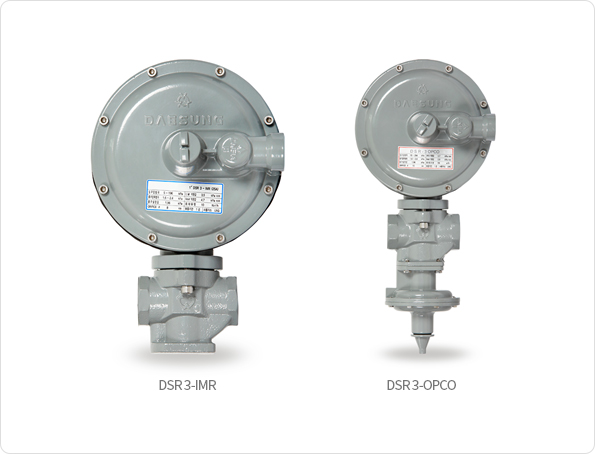

제품사진

제품사양
레귤레이터 DSR 3-IMR, DSR 3-OPCO 사양
DSR 3-IMR DSR 3-OPCO
작동방식 직동식 regulator
사용온도 -20℃ ~ +60℃
사용유체 천연가스(NG), 공기, 질소 또는 비부식성 가스
안전장치 내장형 안전밸브 (Internal Relief Valve)
IMR(Internal Monitor Regulator)		 내장형 안전밸브 (Internal Relief Valve)
OPCO(Over Pressure Cut-Off)
접속 구경 및 규격 입구, 출구 1" PT(KS B 0222)
사용 압력범위 입구 최대압력 Pmax: 970kPa/출구 압력 범위 1.6 kPa~2.4kPa
DSR 3 외형 치수 및 일반

DSR 3-IMR 유량 성능표
DSR 3-IMR 유량 성능표
Capacity
Data		 Inlet
pressure
kPa		 도시가스(비중:0.6)
[단위:N㎥/h]
Orifice size
Φ3 Φ5 Φ7 Φ8
Outlet Pressure
2 kPa

RG 20

Pressure range
1.6 kPa~2.4 kPa		 5 - 1 3 4
20 2 4 8 9
49 5 9 10 10
98 7 10 10 10
294 9 10 10 -
490 10 10 - -
686 10 10 - -
970 10 - - -
DSR 3-OPCO 유량 성능표
DSR 3-IMR 유량 성능표
Capacity
Data		 Inlet
pressure
kPa		 도시가스(비중:0.6)
[단위:N㎥/h]
Orifice size
Φ3.5 Φ4.5 Φ6.0 Φ10 Φ13
Outlet Pressure
2 kPa

RG 20

Pressure range
1.6 kPa~2.4 kPa		 5 2 2 2.5 4 4.5
20 4.5 4.5 7 12 15
50 8 12 15 20 33
100 13 18 33 38 47
300 30 38 60 63 -
500 44 54 70 - -
750 61 64 70 - -
990 70 - - - -
