설비미터 - 온수미터 (전자식)

HOME > 제품소개 > 설비미터 > 온수미터 (전자식)
시리즈(제품 종류)
  • 전자식 온수미터
견적문의 웹카달로그 보기 A/S신청
제품특징
  • 컴팩트한 디자인 및 수려한 디자인 적용
  • 연산부 (Index) 350˚ 회전 가능
  • 디지털 전송기능 적용 정확한 원격 검침 가능
  • DC-PLC / 펄스 통신 방식 (2 Wire 결선)
  • 정적자기장 시험 통과하여 자력에 영향 없음
  • 고온 고압에 우수한 재질 적용으로 내구성이 뛰어남
  • 자가진단 기능 내장
  • 사용온도: 30℃~90℃

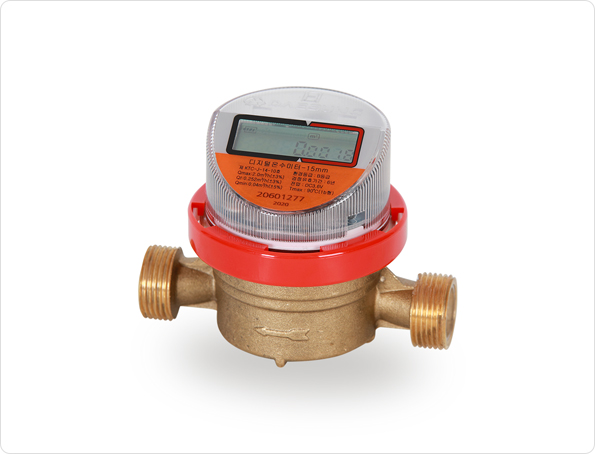

제품사진

Display 기능
설비미터 전자식 온수미터 디스플레이 기능
Low Battery 순간유량 표시
유량흐름표시 (정방향/역방향) 역회전 유량값 표시
DC-PLC 연결시 표시 전원 투입후 가동시간 표시
적산유량 단위(점등)
Qmax 유량초과시 점멸
성능 (Performance Data) (단위: ㎥/h)
설비미터 전자식 온수미터 성능표
규격 15mm 20mm 25mm
최소유량(Q1) ±5% 0.04 0.063 0.1
전이유량(Q2) ±3% 0.252 0.39 0.63
최대유량(Q3) ±3% 2.0 3.125 5.0

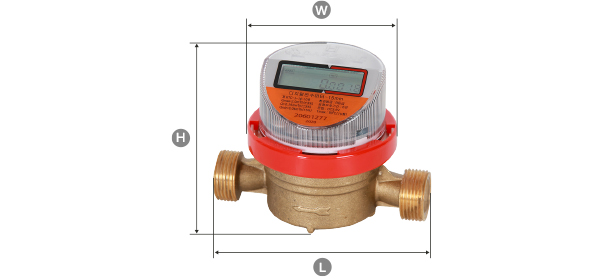

설치 제원 (Installation Data)
설비미터 전자식 온수미터 설치제원
규격 15mm 20mm 25mm
구조 단갑 / 건식
유량 표시 범위 99999.9999
최고 사용압력 1MPa
사용전원 메인 DC 12V, 보조 DC 3.6V
설치형태 수평 설치 (H)
통신출력 DC-PLC, Pulse(10ℓ/pulse)
전장(L) 110mm 130mm 130mm
폭(W) 74.7mm
높이(H) 84mm 85.3mm 92.1mm
접속규격 PF 3/4" PF 1" PF 1 1/4"
