산업용미터 - 터빈 가스미터 (DTM-L)

HOME > 제품소개 > 산업용미터 > 터빈 가스미터 (DTM-L)
시리즈(제품 종류)
  • 터빈 가스미터 (DTM-L)
견적문의 웹카달로그 보기 A/S신청
제품특징
  • 우수한 정확성
  • 카트리지 구조
  • 회전자 (Turbine Wheel)의 후단 배치
  • 계량기의 경량화 (알루미늄 사용)
  • 정적 자기장으로부터 보호되는 리드 스위치 3개 장착
    - 계량용(N.O) 2개
    - 부정 사용 방지용(N.C) 1개
  • 온도 센서 Thermowell 내장
  • HF 센서 장착 가능(option)
  • 적산기 (Index) 350˚ 회전 가능
  • PN16의 압력은 알루미늄 몸체 사용
  • 필요 전단 및 후단 이격 거리 (2D)

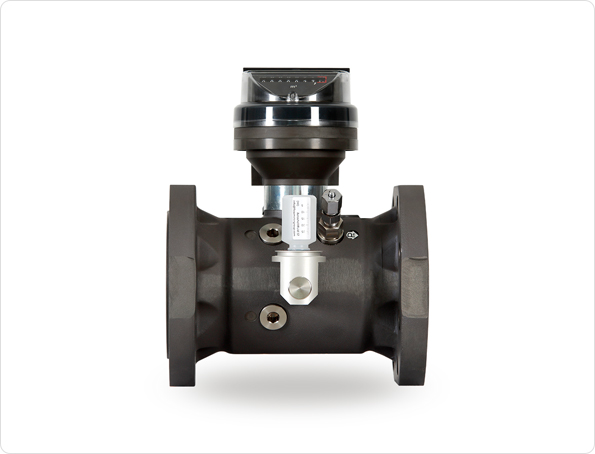

제품사진

제품사양
표준사양
  • 측정 유체 (Fluid): 천연가스, 도시가스, 석유가스 및 불활성 가스
  • 압력 등급 (Pressure Rate): PN16 (표준 제품), ANSI #150 (별도 주문 필요)
  • 사용 관경 (Nominal Pipe Diameter): 2"~12" (DN50~DN300)
  • 측정비 (Rangeability): 20 : 1 또는 10 : 1
  • 정확도 (Accuracy) ( Class = 1.0 )
    - Qt ≤ Q ≤ Qmax: ±1% (대기압 공기 조건)
    - Qmin ≤ Q < Qt: ±2% (대기압 공기 조건)
  • 작동 온도: -25℃ ~ +55℃
  • 방폭인증 : Ex ia IIC T4…T6 Gb (-40°C ≤ Ta ≤ +70°C) - Type 3711(Reed s/w)
    Ex ia IIB T4…T6 Gb (-40°C ≤ Ta ≤ +70°C) - Type 3721(Wiegand)
DTM-L 기본 기술 자료
산업용미터 터빈가스미터(DTM-R) 기본기술자료
모델 구경(mm) 면간 거리(mm) 최소 유량 (㎥/h) 최대 유량 (㎥/h) 측정비 압력손실(mbar)(@Qmax) LF 펄스 (펄스/㎥) 압력 등급
G65 50 150 10 100 10:1 3.00 10 PN16
G100 80 240 8 160 20:1 3.00 1 PN16
G160 12.5 250 3.60
G250 20 400 10.00
G250 100 300 20 400 20:1 5.00 1 PN16
G400 32 650 9.00
G650 150 450 50 1,000 20:1 5.00 1 PN16
G1000 80 1,600 9.00 0.1
G1000 200 600 80 1,600 20:1 6.00 0.1 PN16
G1600 125 2,500 10.00 0.1
G1000 250 750 80 1,600 20:1 3.00 0.1 PN16
G1600 125 2,500 6.50 0.1
G2500 200 4,000 11.00 0.1
G1600 300 900 125 2,500 20:1 3.00 0.1 PN16
G2500 200 4,000 6.50 0.1
G4000 500 6,500 10.00 0.1

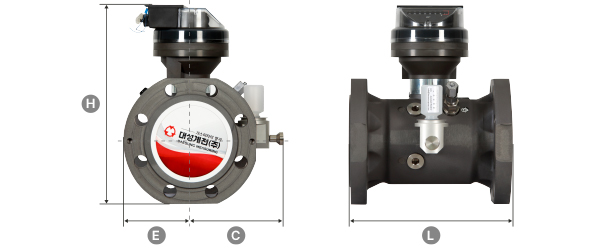

크기 및 중량(mm)
산업용미터 터빈가스미터 크기 및 중량
모델 구경 면간 거리(L) 높이(H) 길이(E) 길이(C) 몸체 재질 중량(kg)
G65 50 150 275 100 125 Aluminium 8
G100 80 240 262 111 136 Aluminium 16
G160
G250
G250 100 300 304 129 155 Aluminium 21
G400
G650 150 450 349 144 170 Aluminium 35
G1000
G1000 200 600 377 111 152 Ductile Iron 80
G1600
G1000 250 750 432 138 179 Ductile Iron 130
G1600
G2500
G1600 300 900 486 165 206 Ductile Iron 185
G2500
G4000
